Вес Агрегатов и Кузовщины

Вот шаря по просторам инэта нашел такую инфу думаю будет всем полезна.

Силовой агрегат в сборе (с КП и раздаткой)

Двигатель ГАЗ-67 с КП и раздаткой (раздатка интегрирована в КП) — 248 кг
Двигатель ГАЗ-69 с КП и раздаткой — 280 кг
Двигатель ГАЗ-66 с КП и раздаткой — 380 кг
Двигатель ЗиЛ-130 (431410) с КП и стояночным тормозом — 640 кг
Двигатель УАЗ-3151 (УМЗ-4179) с КП и раздаткой — 240 кг
Двигатель

Двигатель ГАЗ-66 — 275 кг
Двигатель ЗиЛ-130 (431410) — 500 кг
Двигатель УАЗ-3151 (УМЗ-4179) — 165 со сцеплением
Двигатель Mitsubishi 4D56 — 215 кг
Двигатель Mitsubishi 4G64 — 195 кг
Двигатель Mitsubishi 4M40 — 270 кг
Двигатель Mitsubishi 6G72 — 225 кг
Двигатель Nissan TD27 — 250 кг
Двигатель Nissan RD28 — 255 кг
Двигатель Nissan TD42 — 365 кг
Двигатель Toyota 1HDFTE — 365 кг
Двигатель HUYNDAI D4BH — 220 кг
Двигатель ВАЗ 21214-1000260-32 — 134,5 кг
Двигатель ВАЗ 21213-1000260-00 — 124 кг
Двигатель ВАЗ 2121 — 114 кг

Коробка передач

Коробка передач ГАЗ-66 — 56 кг
Коробка передач ЗиЛ-130 (431410) без стояночного тормоза — 98 кг
Коробка передач ГАЗ-69 — 28 кг
Коробка передач УАЗ 3151 — 36 кг
Коробка передач Mitsubishi V5MT1 (МКПП) с раздаткой SuperSelect — 110 кг
Коробка передач Mitsubishi V4AW3 (АКПП) с раздаткой SuperSelect — 140 кг
коробка передач ВАЗ-2121 (с картером сцепления) — 32 кг

Раздаточная коробка

Раздатка ГАЗ-66 — 49 кг, с тормозом 57
раздатка УАЗ-3151 с тормозом — 37
Раздатка ГАЗ-69 — 43
Раздаточная коробка ВАЗ-2121 — 27,6 кг

Радиатор системы охлаждения

Радиатор ЗиЛ-130 (431410) — 21 кг
Радиатор ГАЗ-53 — 21 кг
Радиатор ВАЗ-2121 — 7 кг
Радиатор ГАЗ-24 — 10 кг
Радиатор ГАЗ-69 — 16 кг

Рама ГАЗ-69 — 125
Рама ГАЗ-66 — 290
Рама УАЗ-3151 — 112

Бак топливный

Бак топливный 21213 с датчиком — 4,8 кг
Бак топливный Газель, ГАЗ-3307, ГАЗ-66 100л универсальный — 14 кг
Бак топливный УАЗ-3303 бортовой — 9,1 кг
Бак топливный УАЗ-469 левый в сборе 7,2 кг

Кузов (кабина):

кузов в сборе (1 комплектация)

Кузов ГАЗ-69 — 409
кабина ГАЗ-66 в сборе — 360
кузов ВАЗ-2121 в сборе — 520
кузов УАЗ-3151 в сборе — 475
кузов УАЗ Patriot в сборе — 760
Кузов УАЗ Hunter (задняя распашная дверь) в сборе — 590
Кузов УАЗ-31514-84 (с металлической крышей, мягкими сиденьями, задний борт откидной) — 587 кг
Кабина УАЗ-3303 (бортовой) в сборе (с сиденьями) — 268
Кузов УАЗ-3741 (промтоварный не остекленный фургон) — 592
Кабина УАЗ-39094 Фермер (5-местная сдвоенная кабина) — 610
Кузов УАЗ 3962 (санитарка, остеклённый, с откидными лавочками) — 765
кузов голый (каркас, 3 комплектация)

Кузов с рамой Pajero II коротыш V24W (каркас, 3 комплектация) -415 кг
Каркас кузова крашеный УАЗ Patriot — 420
Лодка УАЗ 31512 (469), под тент — 249
Каркас кузова УАЗ Hunter (задняя распашная дверь) — 241
Каркас кузова УАЗ-31514 (задний борт откидной) — 249
Кабина УАЗ-3303 (бортовой) каркас — 160
Каркас кузова УАЗ-3741 (промтоварный не остекленный фургон) — 400
Кабина УАЗ-39094 Фермер (5-местная сдвоенная кабина, каркас) — 180
Каркас кузова УАЗ 3962 (санитарка, остеклённый, с откидными лавочками) — 400
Крыша съёмная

Крыша УАЗ 3151-40 под задний откидной борт с обивкой и остеклением — 91 кг
Крыша УАЗ 3151-95 под заднюю распашную дверь с обивкой и остеклением — 83 кг

Капот без шумоизоляции MMC Pajero II без ноздри — 17,7 кг
Капот ГАЗ-69 — 12 кг
Капот ВАЗ-2121 — 15 кг
Капот УАЗ-3163 (Патриот) — 15,8 кг
Капот УАЗ-469 — 13,1 кг

Крыло переднее

Крыло переднее MMC Pajero II дорестайл, без расширителя (фендера) — 4,8 кг
Крыло переднее ВАЗ-2121 — 5,8 кг
Крыло УАЗ 469 — 4,3 кг
Крыло УАЗ Патриот 3163 — 5,2 кг

Дверь багажника

Дверь багажника ВАЗ-21214 (голая) — 8,5 кг
Дверь багажника УАЗ-3162 (голая) — 22 кг

Дверь боковая

Дверь УАЗ-3160, Патриот передняя (голая) — 17,7 кг
Дверь ВАЗ-21214 (голая) — 14,4 кг
Стекло лобовое

Стекло лобовое MMC Pajero II — 11,5 кг

Трансмиссия

Мост задний в сборе с тормозами

Мост задний ГАЗ-66 — 250
Мост задний ГАЗ-69 — 90
Мост задний УАЗ-31512 (колхозный) — 100
Мост задний УАЗ-3151 (военный) — 122
Мост VOLVO Laplander 170
Мост задний MMC Pajero 9,5″ (пружинная подвеска) — 115
Мост задний MMC Pajero 8″ (пружинная подвеска) — 95
Мост задний MMMC Pajero 8″ (рессорная подвеска, LSD) c маслом, тросами ручника — 93
Мост задний ВАЗ-2121 — 60 кг

Мост передний

Мост передний ГАЗ-66 330 кг
Мост передний ГАЗ-69 120 кг
Мост передний УАЗ-31512 (колхозный) — 120 кг
Мост передний УАЗ-3151 (военный) — 140 кг
Мост передний ВАЗ-2121 (с приводом передних колес) — 32 кг

карданная передача

карданная передача ГАЗ-66 — 36 кг
карданные валы УАЗ-3151 — 15 кг

Колесо (штатное, завод)

Колесо с шиной ГАЗ-69 — 30
Колесо с шиной ГАЗ-67 — 29
колесо с шиной УАЗ-3151 — 39
Колесо с шиной ГАЗ-66 — 118
Колесо с шиной ВАЗ-2121 — 21

диск колёсный (завод)

стальной ВАЗ-2121 16″ — 8,7 кг
стальной ВАЗ-2123 15″ — 9,0 кг
стальной УАЗ-452-3101015-01 15″ — 11,7 кг
стальной УАЗ-452-3101015 16″ — 13,1 кг
литой MMC Pajero II 7×15″ — 9,5 кг

Технические характеристики двигателя ГАЗ 53

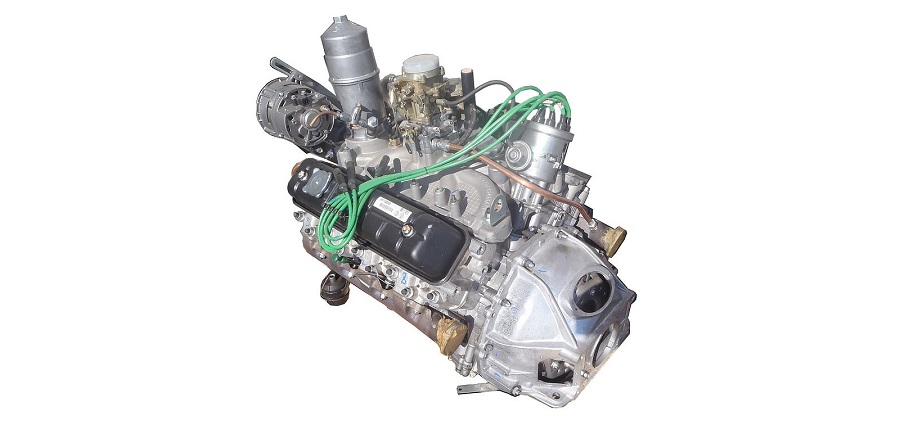

Двигатель ГАЗ 53 – это движок, который производился еще в советское время. Изготовление данных устройств также закончилось с распадом СССР. Однако и сейчас они пользуются популярностью, несмотря на то, что почти все устройства ДВС уже износились и стали совершенно устаревшими.

В современном мире детали на ГАЗ 53 изготавливают и поддерживают оставшиеся в живых двигатели на ходу. Сам движок ГАЗ 53 является олицетворением стойкости и живучести.

  1. Технические характеристики двигателя ГАЗ 53
  2. Описание устройства мотора
  3. На какие машины ставился силовой агрегат
  4. Недостатки поломки и проблемы двигателя ГАЗ 53
  5. Цена нового и контрактного двигателя
  6. Заключение

Технические характеристики двигателя ГАЗ 53

Разработки Газ 53 начались с 1959 года. В пятидесятые года на все автомобили ставили Газ 51, который считался уже устаревшим. На базе его впервые был создан Газ 53 в шестьдесят первом году под маркой 511. Однако ни один мотор из нескольких экспериментов, поставленных советскими инженерами, не смог прижиться на машинах, где был установлен.

К сведенью! Было отказано в выпуске Газ 53 Ф с форкамерным поджигом, Газ 53 А. В 1966 году одноименную машину Газ 53 оснастили движком ЗМЗ 53.

Давайте глянем на технические характеристики, которые получил новый двигатель, созданный на базе 51-го.

Параметр Значение
Объем двигателя 4,25
Вес двигателя модели ГАЗ 53 без коробки 265 кг
Мощность ДВС в лошадиных силах 115
Крутящий момент 290 Нм
Расход бензина
Сжатие 6,7
Диаметр поршня в миллметрах 92
Ход поршня в миллиметрах 80
Тип подачи горючего Принудительный
Количество цилиндров 8
Тип горючего АИ 76

ДВС изготовлен из алюминия. Благодаря тому, что тяжелый чугун был заменен на сплав из более легкого металла, масса мотора уменьшилась. Еще одной особенностью двигателя является V-образное расположение 8 цилиндров.

Описание устройства мотора

Двигатель модели ЗМЗ 53 стал компактным. А в течение всех лет, когда выпускался мотор, сечение камеры сгорания, ход и диаметр поршней остался прежним. А V-образное расположение цилиндров позволяет двигателю повысить крутящий момент и сделать мотор более мощным.

В устройстве двигателя модификации Газ 53 в первые годы выпуска производитель использовал карбюраторы марки К126Б. Эти элементы имели две камеры. А перед карбюратором ставилось сетчатое фильтрующее устройство. Благодаря чему соблюдались экологические нормы.

Конструкция цилиндрового двигателя Газ также включает в себя:

  • система смазки;
  • система охлаждения.

В последнее время инженеры устанавливали обновленные головки блока цилиндров. Клапаны поместили в верхнюю часть движка. Все это способствовало улучшению технических параметров двигателя Газ 53.

Порядок работы цилиндров составлял следующую комбинацию: 1-5-4-2-6-3-7-8. Инженеры установили комбинированную систему смазки. Масло подается с напором и разбрызгивается. Тем самым был снижен износ мотора и его деталей за время эксплуатации.

Внимание! Очищается масло посредством центрифуги. Напор получает за счет насоса, который приводится в действие с помощью шестеренок.

Охлаждается смазка в радиаторе. Циркуляция проходит по всем системам транспортного средства. Поэтому машина может ехать как в холодную, так и в жаркую погоду одинаково хорошо. Мотор не перегревается и легко заводится в суровые зимы.

Существует несколько типов моделей движка. Однако конструкция не претерпевала серьезные изменения ни в одной новой модели.

  • 6606;
  • 511;
  • 523.

Были и другие модификации. Однако они имели только экспериментальный вид разработки. Никогда не использовались в транспортных средствах, которые выпускались серийно.

На какие машины ставился силовой агрегат

Устанавливались моторы на автомобили от компании Газ (Горьковский автозавод). Это были грузовики, которые оснащались цистернами для различных жидкостей. Ставился движок на ассенизаторы, фургонные грузовики, пожарные машины. Некоторые модели УАЗ также оснащаются моторами ЗМЗ 53.

Машины были сделаны совершенно без комфорта для водителя и пассажира. Сиденья делали жесткими, не был установлен гидроусилитель руля. Кабины в старых машинах не обогревают зимой.

В последнее время многие автолюбители пытаются модернизировать не только движок, но и машину. Надо сказать, что они добиваются хорошего эффекта.

Но, несмотря на преимущества двигателей того времени, у них были и недостатки. О них расскажу в следующем блоке.

Недостатки поломки и проблемы двигателя ГАЗ 53

В моторе внутреннего сгорания Газ 53 система смазки иногда дает сбои. Падает давление. Автовладелец обращает на это внимание тогда, когда уже поздно. Двигатель перегревается, происходит деформация деталей.

Читайте также  Как настроить время прогрева двигателя томагавк 9010

Чтобы избежать подобных проблем, необходимо раз в год появляться в сервис-центре, где машине будет оказана первая помощь. Проверены все узлы, установлены новые детали, взамен тех, которые износились.

Частой проблемой Газ 53 является деформация впускного коллектора. Также следом идет течь смазки из заднего коренного подшипника. Из-за чего повышается расход смазывающего средства.

Если транспортное средство эксплуатируется при высоких нагрузках, то возможно образование задиров на шейках коленчатого вала.

Из-за перегрева часто прогорают все прокладки на двигателе. Их тоже нужно менять ежегодно. Временами выгорает выпускной клапан. Это значит, что используется некачественное горючее.

Многие автовладельцы стараются тюнинговать мотор. Тюнинг заключается в установке нового дизельного двигателя ЗМЗ 53, например, от транспортного средства Волга. Преимущества последнего заключаются в следующем:

  • ест мало горючего;
  • жизненный ресурс превышает 400 тысяч километров;
  • легко заменять воздушный фильтр, масляный и топливный фильтрующие устройства;
  • высокий КПД.

Провести смену можно даже в обычном гараже. Для этого потребуется снять старый мотор, переварить крепления на рампе, сменить топливный бачок. Затем устанавливается новая электрическая проводка, конструируют переходники и переделывают карданный вал.

Также делают подтяжку впускного коллектора. Обычно опытные механики проводят процедуру подтяжки после пробега в 2 тысяч километров. Это обязательное условие для старых силовых агрегатов.

Моторное смазывающее средство меняют через 6 тысяч километров. Регулировку клапанов делают после замены ГБЦ. Уровень моторного масла контролируют. Если нужно, то доливают.

Если вовремя не обратить внимание на неисправность мотора и не заменить необходимую деталь, то автовладелец имеет большой шанс потерять силовой агрегат. А на капитальный ремонт двигатель ставят через 250 000 километров.

Также обращают особенное внимание на уровень охлаждайки. Особенно это касается летних периодов. Любое понижение жидкости в системе приводит к перегреву мотора. А это значит, что все резиновые прокладки выгорят быстрее, нежели при нормальном уровне охлаждающей жидкости.

Чтобы замерить компрессию, вам понадобится напарник. А также не забудьте приобрести специальный прибор – компрессометр. Чтобы провести процедуру, выкручивают свечи полностью. Открывают дроссельную заслонку и отключают АКБ.

Внимание! Оптимальным считается компрессия достигающая параметра в 7,5 кг на см².

Цена нового и контрактного двигателя

Мотор на машину Газ 53 уже не выпускают. Но в ходу старые двигатели, а также детали на них, которые поддерживают силовой агрегат на ходу. Старые тюнингованные двигатели стоят от двадцати тысяч рублей. Все детали, приводящие движок в работу, на них обновленные.

Продаются такие моторы и по 50 и 60 тысяч рублей. Более раритетные, например, такие, как 511 модель продают за 208 тысяч рублей.

Заключение

Двигатель Газ 53, как показывает практика, долговечный силовой агрегат. При должном уходе, замене неисправных деталей его жизненный ресурс может превысить полмиллиона километров. При модернизации движка необходимо покупать только целые и желательно новые детали, чтобы при доработке они не пришли в негодность.

Двигатель ГАЗ 53 — Технические характеристики и описание

  • Создание мотора
  • Описание двигателя ГАЗ-53
  • Двигатель ГАЗ 53 технические характеристики
  • Обслуживание двигателя Газ 53
  • Доработка мотора Газ 53

Не удивительно, что продукция, выпущенная на конвейере Горьковского завода, известна каждому жителю нашего региона, а двигатель ГАЗ 53 олицетворяет эпоху тяговых устройств, применяемых на грузовом транспорте. Машины подобного класса считались «костяком» автопарка страны, колеся по удалённым закуткам родины изделия «верой и правдой» выполняли поставленные перед ними задачи.

Массовый выпуск силовой установки стартовал в 1964 году, впоследствии, мотор получил одноимённое с машиной название. Двигатель оснащён восемью цилиндрами с компоновкой «V», в сравнении с конкурентами, лишён ряда недостатков, что повлияло на дальнейшую судьбу агрегата. Аппарат надёжный, живучий, с повышенным запасом хода, не случайно мотор продержался на рынке тридцать с лишним лет (вплоть до 1993 года). Даже сегодня продолжается эксплуатация части изделий, а завод выпускает комплектующие, поддерживая устройство в «строю».

Создание мотора

Начало зарождения двигателя ГАЗ-53 было положено в 1959 году. В этот период стартовала работа по расчёту агрегата, который бы заменил ГАЗ-51. Последний на тот момент сильно устарел морально. К тому же клапана, размещённые снизу, не давали реализовать потенциал мотора, настройка и починка усложнялись конструкторскими недоработками. Чугун, из которого отливались несущие элементы, делал изделие неповоротливым, увеличивал вес. Предпосылки скорой смены конструкции очевидны и работа не терпела отлагательств. Накануне конструкторы моторного завода освоили метод отливки алюминия, тогда это считалось прорывом и позволило применить технологии на новом изделии.

Первым двигателем, установленным на машину ГАЗ-53, стал агрегат под маркировкой «511», случилось это в 1961 году. Впоследствии, на машину ставилась не одна экспериментальная модель мотора, однако агрегаты прижиться не смогли. Так, яркий пример «инженерной мысли», двигатель ГАЗ-53Ф с форкамерным зажиганием, другие модель: ГАЗ-53А (12). Создан ряд модификаций, не нашедший массового применения, однако популярный среди любителей делать тюнинг двигателя ГАЗ 53. Кроме того, встречаются моторы, использование которых выходит за рамки продукции «ГАЗ». Например, 53-й встречается на машинах: «УАЗ» и «Газель». Год 1993 стал финальным этапом для мотора, поскольку марка перестала выпускаться. Тем не менее на заводе работает цех, выпускающий запасные детали двигателям, не прекратившим эксплуатацию.

Описание двигателя ГАЗ-53

Прообразом силовой установки ГАЗ-53 стал двигатель ГАЗ-51, который доработали, установив дополнительные камеры, а так же увеличили мощь. Мотор получил остов, отлитый из сплава алюминия (АЛ-4). Характерно, что изделие стало первым в двигателестроении блоком, который изготовили, отливая материал под напором. Применяемая технология получилась удачной, деталь стала легче, сбросив 20кг и компактней на 45мм.

Тяговая установка ГАЗ-53, это двигатель, выполняющий четыре такта за цикл, с компоновкой «V». В развале остова камер изделия расположен распределительный вал, за активацию клапанов отвечают штанги. Объём двигателя ГАЗ 53 составляет 4,254 литра, чего хватает для образования импульса вращения на уровне 290 Нм при 2000-2500 мин-1. Поскольку значение мощи ограничено, то показатель не превышает 115 лошадей. Значение компрессии на уровне 6,7 единиц, даёт разрешение на эксплуатацию агрегата с использованием А-76 бензина.

Характерно, что за время выпуска ГАЗ 53 двигатель характеристики и параметры некоторых элементов не поменялись. Так, сечение камеры и ход вытеснителя просуществовали в одном габарите: 92 на 80мм соответственно.

Для активации агрегата используется принудительная подача горючего, выполняемая посредством топливной помпы, марки «Б9Д», устройство монтируется на поддоне мотора. Мотор работает, используя диафрагму, производительность изделия 140 литров жидкости в час. За степень чистоты горючего отвечает щелевой фильтрующий элемент, оборудованный отстойником. Перед карбюратором устанавливается сетчатый фильтр, отвечающий за тонкую очистку.

Для работы мотора, используют бак с горючим, объём которого 90 литров. Топливо поступает в устройство, образующее смесь жидкости с воздухом. Изначально использовался карбюратор марки «К126Б» с двумя камерами. В конструкцию изделия включены: устройство обогащения горючей смеси на полных нагрузках мотора (механического типа), ускорительная помпа, ограничитель оборотов (пневматика). Для очистки воздушных масс применяют масляный фильтрующий элемент инерционного типа, с двумя степенями очистки, материал фильтра — капрон.

Порядок работы 8 цилиндрового двигателя ГАЗ 53 – «15426378». Что бы предотвратить трение и износ в моторе, используют комбинированную смазку, подавая жидкость одновременно с напором и разбрызгивая. Смазывающая жидкость очищается центрифугой, напор поддерживается помпой, работающей за счёт шестерёнок, забирающих масло из поддона. Охлаждение смазки происходит в радиаторе, посредством воздуха. Место крепления изделия — передняя часть мотора, перед радиатором жидкостного охлаждения. Моторы ГАЗ-53 не зависимо от модификации укомплектовывались коробкой передач с четырьмя ступенями.

Двигатель ГАЗ 53 технические характеристики

При расчёте силовой установки, за основу взят мотор ГАЗ-51. В процессе работы над агрегатом, конструкция и элементы двигателя постоянно дорабатывались и улучшались, что привело к созданию модификаций, значения показателей которых имели характерные отличия. Важно, что базовые элементы оставались постоянными на протяжении периода выпуска изделия.

Технические показатели ГАЗ-53:

Показатель: Значение:
Выпуск мотора 1964-1993
Сырьё мотора алюминий
Питание мотора Карбюратор, бензин А-76 (80)
Охлаждение мотора Жидкость, замкнутый контур с вентиляцией
Число и расположение камер мотора Восемь, «V»
Порядок работы камер мотора «15426378»
Перепускных вентилей на камеру, (шт.) 2
Сечение камеры мотора, (мм.) 92
Перемещение вытеснителя мотора, (мм.) 80
Компрессия мотора 6,7
Объём двигателя, (л) 4,250
Мощь мотора, (лошадей, об/мин) 115/3200
Импульс мотора, (Нм./оборотов в минуту) 284,5/2000
Вес двигателя ГАЗ 53 без коробки, (кг.) 265
Расход мотора, (л/сотню км.) 24
Смазка мотора Давление + брызги + пар
Масло мотора, марка М-10В-1
Утрата масла на 100км пути, (л) Менее 0,4
Объём масла в двигателе ГАЗ 53, (л.) 8
Смена смазки в моторе, (км.) 7000-10000
Работа мотора при температуре, (°С) 91
Карбюратор мотора, модель К-126Б
Напряжение сети, (В) 12
Аккумулятор мотора, модель 6СТ-75
Прерыватель мотора ДК 53
Катушка мотора Б114Б (115)
Свечи мотора А11 (14)
Генерирующее устройство мотора Г250Г1(3)
Стартер мотора СТ230А1

Вес двигателя ГАЗ 53 варьируется и связан с рядом факторов. Так, тяговая установка с заполненным смазкой контуром весит больше. Часто, применяя демонтаж, устройство снимают совместно с коробкой передач, в этом случае к весу коробки приплюсовывается вес трансмиссии. Учитывая выше сказанное, показатель колеблется в диапазоне 245-300кг.

Обслуживание двигателя Газ 53

Тяговая установка ГАЗ-53 относится к моторам с повышенным ресурсом. Двигатель надёжный, живучий, прост в починке и уходе. В то же время, что бы продлить срок эксплуатации, изделие нуждается в постоянном уходе. Проведение манипуляций гарантирует соответствие механизма установленным производителем требованиям.

К перечню мер относятся:

  • Замена смазки.

Значение характеризующее, сколько масла в двигателе ГАЗ 53, напрямую связано с работоспособностью агрегата. В мотор заливают минеральную, полусинтетическую и синтетическую смазывающую жидкость. Материал меняют через каждые 5000-10000км пробега.

Замена масляного фильтра:

  • Подтяжка крепления коллектора и головки остова.

Слабое место силовой установки — коллектор, фиксаторы которого регулируют каждые 30000км пробега и чаще. Аналогичные манипуляции делают с головкой остова.

  • Проверка уровня жидкости охлаждения.

Что бы характеристики двигателя оставались на «высоте», поддерживают нужный показатель охладителя в устройстве. Контроль делают перед каждым выездом машины. Силовая установка чувствительна к резкому перегреву, в конечном счёте, это становится причиной капитальной починки.

  • Контроль клапанов мотора.
Читайте также  Какая должна быть компрессия в дизельном двигателе

Детали проверяют и контролируют после замены уплотнения головки остова. Так же действия совершают каждый раз, после серьёзных вмешательств в работу двигателя. Кроме того, контроль и настройку выполняют, если клапана издают характерный стук.

  • Контроль уровня смазки.

Показатель проверяют каждый раз перед выездом. В случае, если жидкости не хватает, материал доливают в устройство до нужного показателя. Утечки относятся к частым неполадкам мотора, поэтому контроль и устранение проводятся систематически. Часто смазка «уходит» через задний сальник коленчатого вала, этому моменту уделяют внимание.

Кроме выше перечисленных процедур, следует не забывать о фильтрах, которые регулярно чистятся и, меняются при необходимости.

Доработка мотора Газ 53

Поскольку силовая установка ГАЗ-53 неприхотлива, с повышенным ресурсом, часто умельцы используют двигатель для тюнинга. Дополнительно стимулирует проведение работ доступность цены устройства и запасных частей. По этой причине владельцы предпочитают устанавливать мотор на другие машины, например «Газель» и «УАЗ».

Кажется, что для таких автомобилей двигатель не подходит по весовым и габаритным показателям. Но, благодаря использованию алюминия, мотор на самом деле весит относительно мало (230-270кг). Этот фактор не влияет негативно на ходовую часть, мотор помещается в пространстве под капотом, и совместим с этими автомобилями. Для адаптации под меняющиеся условия в конструкции изделий меняют некоторые элементы: крепления, охлаждения и тому подобное.

Востребованная доработка, это установка инжектора на силовой агрегат. Процедура требует знаний и умений, поскольку настроить двигатель под измененные показатели сложно. Штатный карбюратор не в состоянии сделать потребляемую смесь улучшенной консистенции, поэтому инжектор в этом случае актуален. К слову, попытки установить изделие на мотор предпринимались и со стороны завода. Так, в восьмидесятых годах модификации двигателей «504.10» и «5232.10» получили в штатной комплектации впрыск топлива. Инжекторный мотор отличался повышенной мощностью, экономичностью, увеличенным диапазоном настроек. Однако, в серийный выпуск эти двигатели не попали и большинству пользователей о модификациях ничего не известно.

Двигатель Газ 53 — Технические характеристики

Грузовые автомобили ГАЗ 53, оснащенные двигателями внутреннего сгорания ГАЗ-53 и ЗМЗ -53, стали своеобразным символом эпохи Советского Союза. Эти машины выпускались в 60-х годах прошлого столетия на Горьковском автомобильном заводе. В первых моделях, выпускаемых с 1961 по 1966 гг., на машины ставился двигатель ГАЗ 53, после чего он был заменен на двигатель ЗМЗ 53. Эти У-образные восьмицилиндровые силовые агрегаты отличаются высоким КПД, обладают отличными мощностными характеристиками, развивают крутящий момент, достаточный для эксплуатации в сверхтяжелых условиях.

Технические характеристики двигателей ГАЗ 53 и ЗМЗ 53

Объем двигателя ГАЗ 53 (ЗМЗ 53) 4,25 литров
Развиваемая мощность 115 лошадиных сил
Диаметр поршней 92 мм
Поршневой палец, длина 25 мм
Длина хода поршня 80 мм
Степень сжатия 6,7 атмосфер
Тип подачи топлива принудительная подача
Марка бензонасоса Б9Д
Производительность насоса 140 л/час
Объем бензобака 90 литров
Расположение топливного бака под кабиной
Тип карбюратора двухкамерный
Очистка воздуха двухступенчатая
Материал изготовления сменного фильтрующего элемента капрон
Вес двигателя ГАЗ 53 без коробки (ЗМЗ 53) 265 кг
Объем масла в двигателе ГАЗ 53 (ЗМЗ 53) 8 литров
Расположение цилиндров У-образное
Количество цилиндров 8 штук
Система охлаждения жидкостная
Расположение клапанов верхнее
Смазочная система комбинированного типа (под давлением, разбрызгивание)
Используемое топливо бензин марки А-76

Как ЗМЗ, так и двигатель ГАЗ 53, имеют очень схожие характеристики.

Грузовые автомобили и пассажирские автобусы, на которых устанавливались данные силовые агрегаты:

  • ГАЗ 53;
  • ГАЗ 53А;
  • ГАЗ 3307;
  • ГАЗ 3308;
  • ПАЗ 3205.

Особенности конструкции двигателей ГАЗ 53 и ЗМЗ 53

  1. В состав двигателя включены головки цилиндров с камерой сгорания повышенной турбулентности, тип впускного клапана – винтовой. Это нововведение положительно повлияло на величину компрессии и КПД силового агрегата.
  2. Комбинированная система смазки позволяет производить наиболее качественное смазывание трущихся поверхностей, способствует увеличению работоспособности и длительности эксплуатационного срока рабочих узлов и деталей.
  3. Благодаря наличию в двигателе внутреннего сгорания системы рециркуляции выхлопных газов, в окружающее пространство выбрасывается вредных веществ в несколько раз меньше.
  4. Жидкость системы охлаждения циркулирует по специальным магистралям и каналам, обеспечивая качественный отвод тепла от раскаленных металлических рабочих элементов двигателя внутреннего сгорания, независимо от температуры окружающей среды.

Порядок работы 8 цилиндрового двигателя ГАЗ 53

Опытные автомеханики, сталкивающиеся с ремонтно-восстановительными работами данных силовых агрегатов, знакомы с порядком работы цилиндров. Схема включения цилиндров двигателя ГАЗ 53: 1-5-4-2-6-3-7-8. Материал изготовления блока и обеих головок ГБЦ – алюминиевый сплав АЛ-4, что позволило существенно снизить вес двигателя ГАЗ 53.

Интересно: Судя по многочисленным отзывам опытных автомобилистов, сама конструкция четырехтактного У-образного 8-цилиндрового двигателя очень удачна. Однако все достоинства данного мотора сильно уменьшены, вследствие многочисленных неблагоприятных факторов:

  • некачественная сборка основных узлов;
  • использование смазочных материалов, обладающих несоответствующими свойствами и характеристиками;
  • несоблюдение регламента проведения технического осмотра и многое другое.

Если принято решение проводить ремонт двигателя своими руками, необходимо точно соблюдать очередность, по которой работают цилиндры. Торговая сеть до сих пор предлагает запчасти, выпущенные для ГАЗ 53 и ЗМЗ 53 для капитального и текущего ремонтов.

Совет: Рекомендуется вместо ремонта заменить старый изношенный двигатель ГАЗ 53 на современный дизель. Чаще всего для этих целей используются моторы, предназначенные для грузовиков средней тоннажности.

Двигатель ГАЗ 53 продолжал выпускаться до 1989 года. Последние версии мотора получили следующие изменения:

  1. Были оснащены распредвалом улучшенной конфигурации.
  2. Профиль кулачков нового вала получил измененную кривизну.
  3. Установлен карбюратор, модели К135М.
  4. Было усовершенствовано электрооборудование.
  5. Изменены материалы изготовления некоторых деталей.
  6. Многие узлы стали фиксироваться иным способом.

Благодаря многочисленным усовершенствованиям, обновленный мотор получил ощутимый прирост мощности более, чем на 5 лошадиных сил.

Область использования двигателей ГАЗ 53 в наши дни

Грузовые автомобили ГАЗ 53 до сих пор активно эксплуатируются, на многих из них установлены дизельные моторы. Однако встречаются также и машины, работающие на родном силовом агрегате. Основные недостатки устаревших моделей:

  • вследствие излишней экономичности бензинового двигателя ГАЗ-53, его технические характеристики не соответствуют нынешним требованиям комфорта;
  • устройство кабины устаревшей конструкции не обогревается в зимний период;
  • сидения непривычно жесткие, некомфортабельные;
  • руль не оборудован гидроусилителем.

Чаще всего такие машины используются в комплекте со специализированными надстройками:

  • цистернами для различных жидкостей;
  • ассенизационными устройствами;
  • фургонными кузовами;
  • коммунальными приспособлениями;
  • пожарной техникой и пр.

Особенности устройства системы зажигания двигателя ГАЗ 53

От качества работы элементов системы зажигания зависят такие показатели:

  1. Мощность искры.
  2. Своевременность ее образования.
  3. Полнота сгорания топливовоздушной смеси.

При стабильной работе силового агрегата на электродах появляется электрическое напряжение, необходимое для успешного искрообразования. Если искра слабая или вообще отсутствует, снижаются мощностные показатели двигателя внутреннего сгорания, возрастает потребление горючего. Мощность искры зависит от расстояния между электродами (зазоров) и величины напряжения.

Основные причины, приводящие к сбоям в работе системы зажигания двигателя ГАЗ 53:

  1. Искра не образуется при перегреве катушки и коммутатора. При этом двигатель не заводится пока не снизится их температура, чтобы появилась искра.
  2. Пробой и искрение высоковольтных проводов.
  3. Подгорание контактов подвижного бегунка на трамблере.
  4. Прогорание крышки распределителя в местах расположения пружины.
  5. Выход из строя свечей зажигания.

С целью предотвращения перегрева двигателя, рекомендуется отрегулировать процесс зажигания. Для это производится настройка зазоров между электродами системы с помощью специального устройства под названием «автомобильный стробоскоп». При помощи данного прибора опытные мастера настраивают и контролируют угол опережения зажигания.

При раннем зажигании возникают следующие неисправности:

  • выход из строя прокладки головки блока ГБЦ (пробой);
  • прогорание поршней;
  • клапанов.

При запаздывании искрообразования:

  • возрастает расход бензина;
  • перегревается двигатель.

Техническое обслуживание двигателей ГАЗ 53 и ЗАЗ 53

Длительность эксплуатации данных моторов зависит от соблюдения правил ухода за рабочими механизмами и системами. В перечень работ по техобслуживанию силовых агрегатов входят следующие пункты:

  1. Проверка крепления рабочих цилиндров.
  2. Очищение клапанов от нагара и прочих вредных налетов.
  3. Регулировка зазоров между клапанами и коромыслами газораспределительного механизма.
  4. Проверка уровня моторного масла при помощи контрольного щупа.
  5. Периодическая замена масла и масляного фильтра в системе смазки двигателя.
  6. Ежедневный контроль уровня охлаждающей жидкости. Если в радиаторе залита вода, ее уровень не должен доходить до края горловины на 40 мм, при использовании в системе охлаждения незамерзающей жидкости этот размер равен 70 – 80 мм.
  7. Регулярное очищение и промывка узлов системы питания (карбюратора, фильтра тонкой очистки, поплавковый механизм и пр.).

Как проводится замена смазочной жидкости в двигателе ГАЗ 53

При проведении техобслуживания силового агрегата ГАЗ 53 обязательным пунктом является замена моторного масла. Сколько масла в двигателе ГАЗ 53? На данный вопрос можно найти ответ в инструкции по эксплуатации автомобиля.

Важно: Если сопроводительная документация отсутствует, можно воспользоваться советом опытных автомехаников. Для более старых моторов ГАЗ 53 объемом 3,5 л требуется заливать в систему смазки не менее семи литров рабочего материала. В двигатель ЗМЗ 53 заливается 8 литров смазки.

В зависимости от того, в каких условиях работает конкретное транспортное средство, интервал замены масла колеблется от 5 до 7 000 километров пробега.

Рекомендуемые марки смазочных материалов для У-образных восьмицилиндровых двигателей ГАЗ 53 и ЗМЗ 53:

  • Газпромнефть (минералка 10W30, 15W, полусинтетика 10W40 – для лета; синтетика 5W40 – в зимние морозы.
  • Лукойл (с подобными показателями вязкости).

Тюнинг двигателя ГАЗ 53

Модернизация силового агрегата проводится в условиях специализированных сервисных центров, оснащенных специальным современным оборудованием, где работают квалифицированные специалисты по проведению тюнинга.

Часто опытные автовладельцы проводят усовершенствования своих моторов самостоятельно в условиях гаража. При этом им удается увеличить мощность и улучшить систему управления транспортного средства.

Многие специалисты сходятся во мнении, что самое верное решение – это изменение принципа работы топливной системы, превращение бензинового мотора в дизель.

Для достижения этой цели придется вложить немало материальных средств. От прежней конструкции остаются неизменными следующие компоненты:

  • цилиндры;
  • шатуны;
  • чугунный коленвал.
Читайте также  Где номер двигателя на 402

Все остальное подлежит замене6

  • поршни;
  • головка ГБЦ (заменяется с алюминиевой на чугунную);
  • клапаны;
  • пружины.

В процессе работ полностью заменяются смазочная и охлаждающая жидкости.

Чтобы модернизация двигателя обошлась дешевле, для замены рекомендуется использовать детали и узлы, позаимствованные у машин, бывших в употреблении. При выборе наиболее подходящих элементов для доработки необходимо убедиться в их целостности пригодности к дальнейшему использованию. Детали и узлы должны быть целыми, без видимых изъянов в виде деформаций, трещин и пр.

Двигатель газ 53 – характеристики, модификации, особенности

при техническом обслуживании или ремонтны

Исправно функционирующий гидроусилитель руля является гарантией безопасности и уверенного управления грузовиком в любых условиях.

На современном автомобильном рынке можно найти огромное количество товара для транспортных средств. При этом в ассортименте встречаются запчасти, устройства и целые системы как надлежащего качества, так и не очень. В принципе это неудивительно, так как компании стараются заработать больше денег при меньших вложениях в производство — в этом вся суть экономики.

Среди большого разнообразия автомобильной продукции особо выделяется двигатель ГАЗ 53, который отличается высоким качеством исполнения и надежной сборкой. Впервые мотор был выпущен в 1961 году, и за это время претерпел ряд изменений, которые только улучшили конструкцию устройства и сделали его более эффективным.

Все о характеристиках

На грузовиках ГАЗ 53 используют силовые агрегаты марки ЗМЗ 53. Среди характеристик выделяют:

  1. Тип устройства — бензиновый мотор, оборудованный V8.
  2. Объем — 4,25 л.
  3. Максимальный момент вращения вала — 295 Н/м.
  4. Вес — 262 кг.
  5. Марка используемого топлива — А-76.

Помимо ГАЗ 53 двигатель также используют на других моделях транспортных средств популярного завода.

Конструкция

Преимущество двигателя ГАЗ 53 — это улучшенный потенциал и увеличенный КПД. За основу для изготовления силового агрегата был взят стандартный карбюратор, работа которого требует использования топлива.

Особенность конструкции обновленного мотора — V-образное размещение цилиндров, в которых осуществляется перемещение и обработка топлива. Они установлены в двигателе, и между ними образован небольшой угол, что и делает конструкцию такой интересной. С помощью этого решения производителям удалось улучшить мощность агрегата и получить требуемый крутящий момент. Клапаны устройства расположены в верхней части.

Конструкторы двигателя не остановились на достигнутом и использовали обновленные и улучшенные головки цилиндров, в которых предусмотрена турбулентная камера. Она оборудована выпускным клапаном в форме винта, что и позволило добиться повышения КПД и компрессии устройства.

Дополнительно мотор оснастили особой системой, которая организует повторное использование отработавших газов. Такое решение положительно сказывается на экологических характеристиках двигателя.

Конструкция мотора также включает следующие элементы:

  • коробку передач;
  • систему смазки;
  • систему охлаждения.

Относительно последней стоит сказать, что она работает просто отлично. Жидкость внутри устройства циркулирует по остальным системам машины, что позволяет добиться комфортной эксплуатации автомобиля в любую погоду.

Какие существуют модификации двигателя?

Существует несколько разновидностей двигателя ГАЗ 53. Их не так уж много. Объясняется это тем, что во время выпуска силового агрегата не особо стремились к созданию разнообразных конструкций. За основу всегда брали знакомый ЗМЗ 53.

Выделяют следующие модификации:

  1. ЗМЗ 6606. Отличается ходом поршня, показатель которого достигает 92 мм. Диаметр составляет 80 мм. Такая конструкция позволяет добиться мощности в 120 лошадиных сил. Объем двигателя такой же, как у стандартной модели.
  2. ЗМЗ 511. Такие же показатели хода поршня и его диаметра, как у первого варианта модификации. Объем двигателя составляет 4,25 литра, что позволяет достичь мощности в 125 лошадиных сил.
  3. ЗМЗ 523. Конструкторы увеличили объем двигателя, достигнув значения в 4,68 литра. Максимальная мощность составляет 130 лошадей. Диаметр хода поршня 88 мм, ход элемента не изменился.

Существуют другие модификации, но они не получили широкого распространения. Среди силовых агрегатов стоит выделить ЗМЗ 5233, 5234 и 513. На моделях ГАЗ они встречаются крайне редко.

Обслуживание

У двигателя ГАЗ 53 неплохой ресурс. Мотор отличается высоким уровнем выносливости. Он обеспечивает длительный срок эксплуатации транспортного средства, практически не подвергается частым поломкам и не выходит из строя.

Чтобы увеличить эксплуатационный ресурс двигателя, следует регулярно проводить техническое обслуживание мотора. Оно включает в себя следующие работы:

  • Регулярную замену моторного масла. Оптимальный показатель для замены — это прохождение транспортным средством свыше 6 тыс. км. В качестве моторного масла специалисты рекомендуют применять минеральный тип состава или полусинтетику. Такие жидкости подходят для УАЗов и Волг.
  • Настройку положения головки блоков, подтяжку крепежных элементов коллектора. Последний известен, как паук. Процедуру рекомендуется выполнять каждые 1-2 тыс. км пробега автомобиля. Если в процессе эксплуатации была заменена прокладка ГБЦ или ремонт другого элемента системы, процедура является обязательной. Стоит учесть, что выполнение подтяжки следует проводить, когда двигатель остынет.
  • Проверять и регулировать уровень жидкости в системе охлаждения. Эта процедура способна перейти в разряд ежедневных. Особенно важно это делать летом, так как повышение температуры способно вызвать перегрев двигателя. Ремонт охлаждающей системы мотора стоит дорого. Поэтому, если не хочется переплачивать за ошибку, следует ответственно отнестись к данному пункту.
  • Регулировать положение клапанов. От того, как установлен клапан, зависит работоспособность мотора и величина компрессии в процессе эксплуатации. Сразу стоит отметить, что газораспределительная система собрана качественно, поэтому каждый день настраивать клапаны не нужно. В основном процедуру рекомендуют проводить после замены прокладок головки блока цилиндров.
  • Контролировать уровень масла, которое находится в емкости внутреннего сгорания. В основном это касается владельцев Волг и УАЗов. Подобная процедура проводится для обеспечения элементов и механизмов необходимым количеством смазывающей жидкости во время эксплуатации транспортного средства. Для отслеживания внутри емкости предусмотрен уровень, который позволит вовремя определить недостаток масла и долить его.
  • Проводить внешний осмотр автомобиля. Дело в том, что во время поездок могут произойти разные поломки, одна из которых способна привести к образованию течи масла из двигателя. Многие утверждают, что это одна из главных проблем двигателя, которая требует решения. Если течь была обнаружена, необходимо как можно быстрее принять меры по ее устранению.

Дополнительно опытные водители и мастера рекомендуют периодически разбирать силовой агрегат, чтобы проверить его работоспособность и состояние. Разборка и сборка осуществляются посредством использования набора ключей. Для проведения работ потребуется опыт, поэтому начинающим водителям лучше обратиться за помощью профессионалов.

Для замены масла потребуется выполнить следующие действия:

  1. Демонтировать крышку горловины емкости и снять ее.
  2. Снять пробку, которая закрывает сливное отверстие.
  3. Дождаться, пока стечет масло. Предварительно рекомендуется подставить под горловое отверстие заранее подготовленную емкость.
  4. Удалить фильтр и заменить его на деталь.
  5. Залить небольшое количество жидкости в полость обновленного фильтра.
  6. Залить моторное масло в емкость силового агрегата.

Далее необходимо запустить мотор и дать ему прогреться. Это поможет ускорить распределение масла по всем механизмам конструкции. Последний шаг заключается в проверке наличия протечек. Если их нет, замену топливной жидкости можно считать успешно завершенной. Если они присутствуют, необходимо устранить протечку и долить масло до нужного уровня.

Возможные неисправности

К распространенным поломкам ГАЗ 53, которые возникают в процессе эксплуатации транспортного средства, относят:

  1. Увеличение расхода топлива. В основном проблема возникает из-за того, что масло начинает вытекать через соединения элементов или сальники.
  2. Стук во время работы шатунного вкладыша. Причиной возникновения поломки является недостаточный уровень масла или износ деталей.
  3. Стук поршня. Главная причина – поломка юбки и перегородки механизма. Также стук может возникнуть из-за того, что прогорело днище.
  4. Прогорание прокладок. Опасная ситуация, сообщающает о том, что произошел перегрев деталей.
  5. Прогорание выпускного клапана. Происходит из-за использования бензина низкого качества.

Любая поломка требует ремонта или замены. Игнорирование ситуации может привести к выходу из строя механизма, системы или двигателя в целом.

Тюнинг

Сегодня грузовики ГАЗ уже не выпускают, а машины этой серии, продолжающие двигаться по дорогам, требуют доработок и модернизации конструкции. Объясняется это тем, что автомобиль уже не выглядит таким, каким был во времена Советского Союза. Поэтому владельцы транспортных средств прибегают к разным видам тюнинга, чтобы вернуть красоту грузовику и улучшить его эксплуатационные характеристики.

Модернизация двигателя

Самый распространенный вариант тюнинга — это улучшение двигателя, который используется в машине. Прежде всего, потребуется полностью поменять старый мотор на агрегат, у которого будет большая часть следующих преимуществ:

  • небольшой расход топлива;
  • длительный срок службы, позволяющий эксплуатировать устройство до 400 тыс. км пробега;
  • простота в обслуживании;
  • высокий КПД.

Установка такого мотора сделает поездку на грузовике более комфортной и быстрой. Если было принято решение менять силовой агрегат, то необходимо выполнить:

  1. Демонтаж предыдущего мотора.
  2. Сварку креплений на раме.
  3. Замену системы выхлопа, емкости топливного бака и проводки.

Также потребуется переделать карданный вал и поменять переходники устройства.

Модернизация кабины

После того, как будет обновлен двигатель, можно приступить к улучшению внутреннего пространства. Стоит отметить, что первоначальный вариант кабины не отличается особым изыском и комфортом. Внутри все выполнено с использованием простого пластика и металла большой толщины. Поэтому водители принимают решение о внесении ряда изменений для организации комфортного передвижения.

Возможные варианты модернизации:

  • прикрепление плафона от иномарки;
  • установка центрального замка;
  • монтаж сигнализации.

Дополнительно выполняют замену обивки сидений, установку современных приборных панелей и других устройств, способных сделать передвижение на транспортном средстве удобным.

Модернизация трансмиссии

Такой вариант тюнинга заслуживает отдельного внимания. Для обновления трансмиссии можно воспользоваться задним мостом от ГАЗ 3307 и установить конструкцию на автомобиль, который подвергается тюнингу. Результатом станет улучшения конструкция подвески, в которой предусмотрена автоматическая блокировка заднего моста.

Примечательно, что некоторые способны превратить классический ГАЗ 53 в настоящий пикап, установив в нем силовой агрегат объемом свыше 5 литров.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
