Какой стартер на ваз 2115

Стартер на ваз 2115 – устройство, ремонт, замена

Для замены стартера нам потребуется:

Трещотка+удлинители и головки на 10, 13 (в моем случае набор, купленный по акции)

3550 р.
Втулка стартера передняя 2108-1601220

Приступим.
Сначала всегда отсоединяем минусовой провод клеммы аккумуляторной батареи и только потом плюсовой, я снимаю акк для удобства и на его место кладу стартер не снимая с него клеммы)

Ослабляем хомут и отсоединяем патрубок воздушного фильтра

Откручиваем 2 болта крепления кожуха воздушного фильтра

Снимаем его, не забыв отсоединить — название нагуглю допишу

Отсоединяем “управляющую” клемму и если вы сняли аккумулятор — кладем на его место стартер не снимая плюсовой клеммы или снимаем ее и стартер

Отручиваем 3 болта крепления стартера на 13, два свеху:

Проблемный нижний гайка-болт) удобно открутился с помощью двух удлинителей вот так:

Всё “купал” в очистителе карбюратора

Не забываем про втулку, выкручиваем ее метчиком на 14 и ставим новую

Площадку, куда стартер прилегает, зачистил щеткой, потом тряпкой смоченной очистителем карбюратора и ставим наш стартер.

Стартер ВАЗ 2115

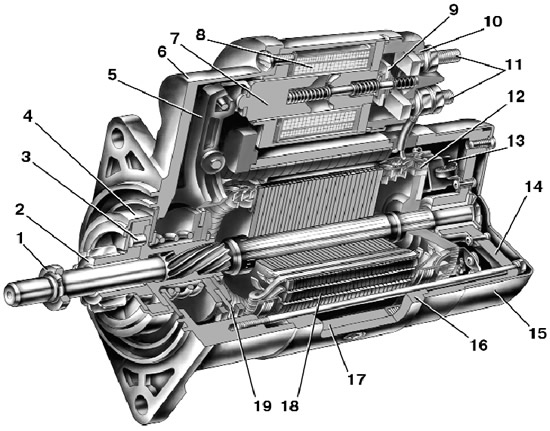

Стартер на ВАЗ 2115 служит для запуска двигателя внутреннего сгорания. Он передает вращающее движение на коленчатый вал. При чрезмерном износе или поломках узла завести автомобиль становится невозможно или затруднительно.

Поэтому, как только появились первые симптомы неисправности, неотлагательно требуется уделить внимание узлу. Следует провести диагностику стартера и по ее результатам принять решение о дальнейшем ремонте или замене узла.

Проблемы со стартером и их устранение

В ситуации, когда стартер не крутит, а тяговые реле беспрерывно характерно щелкает, причиной почему авто не заводится является разрядившаяся аккумуляторная батарея. Низкий заряд АКБ не обеспечивает достаточный ток электродвигателю для проворачивания коленчатого вала. Для предотвращения перегрева электромотора тяговое реле отключается, что и создает щелкающий звук.

Появление посторонних шумов при работе стартера, сопровождающиеся снижением интенсивности вращения коленвала, является следствием износа или повреждения втулки. Для контроля ее состояния необходимо разобрать стартер и осмотреть поверхность контакта с валом на отсутствие задиров и прочих повреждений. При наличии любых дефектов рекомендуется замена втулки на новую.

Слабым местом в механической части является бендикс. Его шестерня изнашивается и повреждается. Выявить неисправность можно при внешнем осмотре бендикса. Особое внимание следует уделять состоянию зубьев шестеренки, которая изображена на фото ниже.

Частой проблемой электрического характера является пробой на корпус. Проверить изоляцию можно с помощью омметра или мультиметра. Если перечисленных приборов нет, то нижеприведенная схема подключения лампочки позволит выявить повреждения изоляции.

Внимание следует уделить щеточному узлу. Все щетки должны ходить без заеданий. Наличие оплавлений и прочих термических или механических повреждений направляющих недопустимо. При присутствии дефектов рекомендуется замена.

Щетки передают на коллекторные пластины большой ток. Это приводит к возникновению оплавлений и прочих термических повреждений на контактирующих поверхностях. Поэтому во время дефектовки наиболее важно осмотреть состояние коллектора и щеток.

Артикул и примерная цена на оригинальный стартер ВАЗ 2115

Оригинальный стартер ВАЗ 2115 имеет внутризаводскую маркировку 423.3708. Для карбюраторной версии автомобиля в продаже узел имеет артикул 2108370801006. Его цена составляет 2500 рублей.

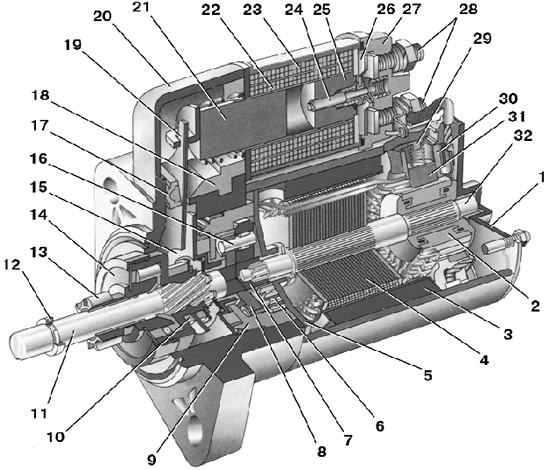

На автомобилях ВАЗ 2115, на которых стоит инжектор, используется усовершенствованный стартер. Он имеет планетарную передачу и обеспечивает более стабильное вращение коленчатого вала. Узел поступает в розничную продажу с артикульным номером 21130370801000. Его стоимость начинается от 5500 рублей.

Номер по каталогу и стоимость стартера от сторонних производителей

Согласно отзывам автовладельцев качество стартеров ВАЗ 2115 не соответствует их стоимости. Среди продукции имеется большое количество брака. Поэтому опытные водители рекомендуют приобретать аналоги фирменного изделия от сторонних производителей. Наилучшие альтернативные варианты родного стартера на ВАЗ 2115, хорошо зарекомендовавшие себя на автомобиле, представлены в таблице ниже.

Таблица — Хорошие аналоги оригинального стартера ВАЗ 2115

Производитель	Артикул	Примерная стоимость, рубль
Стартвольт	LST0115	2800-3500
HC Parts	CS332	2700-3600
As-pl	S9008	1800-2500
Bosch	986014950	7500-10000
Lucas Electrical	LRS00714	7200-9000

Требуемые инструменты

Для того, чтобы выполнить замену и ремонт своими руками, потребуются инструменты из таблицы ниже.

Таблица — Инструменты требуемые для замены передней стойки

Название	Примечание
Рожковый ключ	“на 8”, “на 10”, “на 13”
Головка	“на 13”, “на 14”, “на 15”
Трещотка	С удлинителем
Силиконовая смазка	Для работы с резиной
Плоскогубцы	Можно заменить пассатижами
Отвертка	С крестовым и плоским жалом
Накидной ключ	“на 13”, “на 14”, “на 15”
Металлическая щетка и ветошь	Для очистки загрязнений
Смазка проникающая	Например, WD-40

Стартер ВАЗ 2115 – какие бывают проблемы и как их решать

Ремонт или замена стартера требуется, когда при повороте ключа зажигания в положение «запуск двигателя» стартер не крутится или крутится с провалами. Бывает, что стартер вращается, а двигатель нет. Это легко проверить по подозрительному звуку и отсутствию вращения шкива генератора.

Не крутит

Первым делом стоит обратить внимание на следующие элементы:

1) Разряженный аккумулятор.

Самая часто встречающаяся проблема в данном случае! Особенно она актуальна в зимний период времени! В данном случае нужно зарядить, заменить аккумулятор, либо отогреть (если проблема возникла зимой) или прикурить его.

Основным признаком неработающего аккумулятора будет шум срабатывающего реле во время поворота ключа зажигания! Но если аккумулятор «здоров», а шум срабатывающего реле присутствует, то смотрите следующий пункт.

Вообще, запуск двигателя в зимний период времени – это отдельная тема. Которой будет посвящена отдельная статья!

2) Отсутствие «массы» на втягивающее реле.

Обратите внимание на надёжность крепления минусового провода от «массы» аккумулятора к втягивающему реле стартера. При необходимости зачистите и заново закрепите массу на втягивающее стартера.

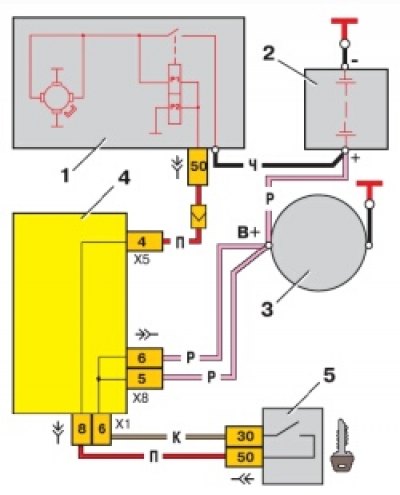

3) Обрыв в цепи «зажигание-стартер»

Когда вы проворачиваете ключ зажигания, а в ответ пустая тишина, не срабатывает даже реле, то проблема кроется в контактной группе зажигания.

Первым делом проверьте наличие контакта от зажигания к стартеру. Если с этим всё впорядке, то переходим к втягивающему реле.

4) Неисправно втягивающее реле

Здесь ничего не остаётся, как заменить его (Как заменить втягивающее реле?). Но прежде опять таки обратите внимание на клеммы втягивающего. В 90% случаев, их нужно зачистить. Если при попытке завести автомобиль с ключа, вы слышите щелчки, то проблема скорее всего в разряженном аккумуляторе, но если он заряжен – то проблема с контактами реле. Если же звуков и щелчков никаких нет, то сгорела обмотка реле (в данном случае её нужно заменить).

5) Щётки неплотно прилегают к коллектору

6) Сильный износ коллектора

Инструкция: замена генератора.

Не идет зарядка на аккумулятор, материал доступен по ссылке.

Ремонт

1. Первым делом снимите минусовую клемму с АКБ (аккумуляторная батарея).

2. Используя ключ на «13», открутите два верхних крепежных винта, которыми он крепится к картеру сцепления. Как правило, третьего болта — нет, если же он у вас имеется потребуется смотровая яма для того чтобы его открутить.

3. Достаньте из разъема на втягивающем реле проводок №1. сдвигая стартер вперед.

5. Оцените визуально состояние зубьев маховика.

6. При помощи крестообразной отвертки выкрутите два крепежных винта в крышке стартера.

7. Открутите гайку крепления выхода обмотки стартера на втягивающее реле, для этого используйте ключ на «13″.

8. Извлеките шайбу-скобку.

9. Открутите ключом на «10» два длинных стяжных болта, затем достаньте их.

10. Проверьте состояние втулок.

11. Чтобы разъединить корпус стартера нужно нанести несколько легких ударов по нижней части корпуса резиновым или деревянным молотком. Оцените состояние щеток.

12. При помощи отвертки достаньте уши бендикса из вилки.

13. Наставьте ключ и ударами молотка сбейте стопорное кольцо.

14. Второе стопорное подковырните отверткой.

15. Снимите бендикс.

Теперь собственно сама замена бендикса: возьмите новый бендикс (обгонная муфта) и установите на место. Сборка производится в обратном порядке, перед этим не забудьте все как следует очистить и смазать (там, где это необходимо). Ремонт стартера ВАЗ 2115 своими руками можно считать завершенным, установите стартер на место, подключите аккумулятор и сделайте запуск двигателя.

Замена

Для того, чтобы немного сэкономить денежных средств, можно заменить стартер своими руками, тем более что для этого потребуются из инструмента:

ключи на 8 и на 13;
жидкость WD-40.

Работы лучше проводить под навесом или в гараже.

В связи с тем, что добраться до стартера не очень удобно, упростим себе задачу, сняв корпус воздушного фильтра. Для этого, отсоединяем контакты датчика массового расхода воздуха, освобождаем патрубки от корпуса, а затем ключом на 8 отворачиваем два болта крепления кронштейнов передних опор.

Проведя подготовительные работы, приступаем к основной – замене стартера. Работы выполняем в следующей последовательности:

— Обесточиваем электрическую цепь автомобиля, сняв с аккумулятора «минусовую» клемму.
— Обрабатываем WD-40 резьбовые соединения крепления стартера к коробке скоростей.
— Отсоединяем «минусовую» клемму втягивающего реле (красный провод).
— Ключом на 13 отворачиваем гайку крепления «плюсовой» клеммы.
— Отсоединяем плюсовые контакты
— Ключом на 13 отворачиваем три гайки крепления стартера.
— Снятие креплений стартера
— Снимаем стартер со шпилек.

Работы по установке новой запчасти производим в обратной последовательности, смазав шпильки, расположенные на коробке перемены передач графитовой смазкой, что поможет в последующем сократить время на откручивание, если понадобиться снимать стартер по какой-либо причине.

Какой стартер на ваз 2115

Регистрация
Вход

В начало форума
Правила форума
Старый дизайн
FAQ
Поиск
Пользователи

Список форумов AUTOLADA.RU
Семейство «Самара»

Какой из отечественных стартеров лучше: толстый без редуктора или потоньше но с редуктором? У нас цены на них: 1500 и 2400 рублей соответственно. Старый бошовский исдох и что купить взамен не решаюсь. Буду рад любому совету! Машина-ВАЗ 21150i

Недавно столкнулся с аналогичной проблемой ( у меня 21083i, но суть одна . Толковый автоэлектрик сказал, что стартер сдох от того что ключ в замке после завода заклинило(Start), а после начала движения стартер двигателем продолжало раскручивать.
Варианта замены два:
На карбюраторные САМАРЫ ставятся стартеры БЕЗ редуктора. Можно ставить такой и на инжекторный двиг, но только с крепким свежим аккумулятором, потому как в момент запуска садит этот стартер напряжение сильно, и оставшегося электронике контроллера впрыска может просто не хватить. однако, такое случается жутко редко.

Вариант (родной) с редуктором.
За счет использования редуктора стартер потребляет меньший ток, след-но это предпочтительней для инжекторных машин. Опять же стартанешь с подсаженным аккумом в любой холод
Вот только спалить его тоже больше шансов, чем стартер без редуктора
Замкнутый круг.
P.S. Когда менял выбрал тот, что подороже, т.е. «родной», с редуктором (скупой платит дважды Вазовские инженеры-мотористы не зря редуктором перестраховались:)

Стартеры для ВАЗ (Lada) 2113/2114/2115

по ремонту ВАЗ (Lada) 2113/2114/2115

Без редукторный раньше стоял БАТЭ, вот он летом крутил очень быстро и звук больше был похож на иномарочный. Но БАТЭ после -20 почти не крутил вообще.

Стоял белоруский БАТЭ, щелкает втягтвающее а стартер не пускается, дело оказалось в пластиковом упоре вилки бендикса. Купил редукторный катэк поставил и машина завелась с полтыка.

Бо мой БАТЭ меня разочаровал… после смазки хватило на 2 недели…

Года 4 назад мне один мужик подарил стартер БАТЭ (белорусский). Плохо крутил у него или вообще не крутил. Я его разобрал, посмотрел. Втягивающие у него было разборное. И дело ограничилось снятием окалины с болтов во втягивающем и переворачиванием другой стороной медной пластинки.

Пока работает очень хорошо и завоит машину каждый день, несмотря на морозы под -30.

Сам езжу 2 года на стартере БАТЭ (белоруский). В нынешнюю холодную зиму он меня не подвёл.

AMD.EL219 на 1,2 кВт в морозы -32 с пол пинка) с зимы езжу, все огонь) звук, как на соренто.

Сажусь в машину завожу-он крутанул и все (не хочет). Купил стартер (редукторный) и поехал менять! Теперь все работает четко, доволен как слон))).

Нашел АТЕ редукторный родом из кнр, решил попробовать его, встал как родной, заводит с полпинка.
